YAESU

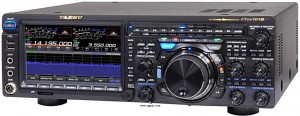

http://www.rigpix.com/yaesu/ftdx101d.htm



SPECIFICATIONS

GENERAL
Type: Amateur HF/VHF transceiver
Frequency range: TX: 10-160 m + WARC and 60 m / 6 m
RX: 0.03-75 MHz
(The European version also features 4 m/70 MHz)
Tuning steps: 1 / 5 / 10 Hz (SSB/CW)
10 / 100 Hz (AM/FM)
Mode: AM/FM/SSB/CW/RTTY/PSK
Channels/memory management: 99 regular (Can be organized into 6 groups with 20 memories in each)
9 PMS pairs
Repeater shift/offset: ±0-1 MHz in 10 KHz steps (10 m)
±0-4 MHz in 10 KHz steps (6 m)
Power supply: 13.8 VDC
Current drain/power consumption: RX: 3.5-4 A
TX: Max 23 A
Antenna impedance/connector: 50 ohm (ATU off)/ 3*SO-239
HF: 16.7-150 ohm (ATU on)
6 m: 25-100 ohm (ATU on)
Dimensions (W*H*D): 420*130*355 mm (16.6*5.1*12.7")
Weight: 12 Kg (26.5 lbs)
Other features: CTCSS/PL. Voice memory. Dimmer. RTTY and PSK encode/decode.
SD/SDHC card slot. Clock. 7-inch full color touch TFT. Twin RX.


RECEIVER SECTION
Receiver system: Double conversion superheterodyne
1st IF: 9.005 MHz (Main) - 8.9 MHz (Sub)
2nd IF: 24 KHz (Main/Sub)
Sensitivity: AM (10 dB S+N//N. BW=6 KHz)
0.5-1.8 MHz: 6.3 uV
1.8-30 MHz: 2 uV (Amp2 on)
50-54 MHz: 1 uV (Amp2 on)
70-70.5 MHz: 2 uV (Amp2 on), Europe only
FM (12 dB SINAD. BW=12 KHz. Amp2 on)
28-30 MHz: 0.25 uV
50-54 MHz: 0.2 uV
70-70.5 MHz: 0.25 uV, Europe only
SSB/CW (10 dB S/N. BW=2.4 KHz. Amp2 on)
1.8-30 MHz: 0.16 uV)
50-54 MHz: 0.125 uV
70-70.5 MHz: 0.16 uV, Europe only
Selectivity: AM (BW=6 KHz. Width=Center)
6 KHz (-3 dB), 15 KHz (-60 dB)
FM (BW=12 KHz. Width=Center)
12 KHz (-6 dB), 25 KHz (-60 dB)
SSB (BW=2.4 KHz. Width=Center)
2.4 KHz (-3 dB), 3.6 KHz (-60 dB)
CW (BW=500 Hz)
500 Hz (-3 dB), 750 Hz (-60 dB)
Image rejection: HF: 70 dB
6 m: 60 dB
AF output power/speaker: 2.5 W at 10% distortion / 4 ohm
External speaker connector: 3.5 mm, 4-16 ohm


TRANSMITTER SECTION
RF output power:
HF Max 100 W (AM 25 W)
6 m Max 100 W (AM 25 W)
4 m Max 100 W (AM 25 W), Europe only
Modulation system: AM: Low-level, early stage
FM: Variable reactance
SSB: Balanced
FM deviation: FM: ±5 KHz
NFM: ±2.5 KHz
Spurious emissions: HF: Less than -50 dB
6 m: Less than -63 dB
Microphone impedance/connector: 600 ohm nominal (200 to 10000 ohm) / 8-pin


MISCELLANEOUS
Manufactured: 2019-20xx
Additional info: Yaesu's first SDR transceiver.
New price 2019 in Sweden: SEK 39995:-
Related documents: FTdx-101 series brochure (26 MB)
User manual (19 MB)
Power device: Two RD100HHF1 in push-pull
Modifications:
Reviews:
Options/Accessories:
CT-178
FC-40
FH-2
M-1
M-100
MD-100A8X
MD-200A8X
SP-101
SSM-75G
VCT-101
VL-1000/VP-1000
XF-128CN
XF-128SN
XF-129CN
XF-129SN
YH-77STA
VL-1000 linear amplifier connection cable
External automatic antenna tuner
Remote control keypad
Reference microphone
Dual element microphone
Desk microphone
Ultra HiFi desk microphone
External speaker
Standard hand microphone (as supplied)
VC-Tuning unit (for Sub-band)
Linear amplifier/power supply
Narrow CW filter, 300 Hz. IF: 9.005 MHz, Main band
Narrow SSB filter, 1.2 KHz. IF: 9.005 MHz, Main band
Narrow CW filter, 300 Hz. IF: 8.9 MHz, Sub band
Narrow SSB filter, 1.2 KHz. IF: 8.9 MHz, Sub band
Lightweight stereo headphones

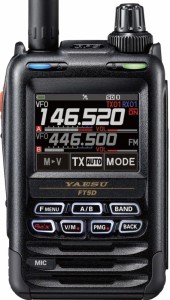

YAESU FT3DE

Nový Yaesu FT3DE poskytuje spoľahlivý 5W výkon v kompaktom dizajne a pri nízkej hmotnosti - Š62mm x V100mm x H32.5mm/ 282g. Šetrenie batérie je k dispozícii pre každé frekvenčné pásmo s vysielacím výkonom 5W 2,5W 1W 0,3W individuálne nastaviteľným. Aj v kompaktnom tele stanice si užívateľ môže užiť hlasnú a čistú kvalitu C4FM hlasu zo 700mW reproduktoru. Skutočná dvojpásmová prevádzka V+V, V+U, U+V, U+U je k dispozícii s dvoma nezávislými prijímačmi a FT3DE podporuje simultánny C4FM digitálny monitoring oboch pásiem A a B (C4FM, C4FM standby).

Yaesu FT3DE má farebný TFT LCD dispolej s vysokým rozlíšením 320x240 bodov, ktorý jasne zobrazuje frekvenciu prevádzkovaných pásiem. Použitím citlivého dotykového displeja môžete pomocou troch tlačidiel na spodku displeja meniť mód, priamo zadať frekvenciu alebo rôzne nastavenia. Vďaka farebnému displeju s vysokým rozlíšením je k dispozícii prehľad spektra vo vysokom rozlíšení ako jedna z nových funkcií, ktorá umožňuje užívateľovi monitorovať až 79 kanálov okolo zvolenej VFO frekvencie v reálnom Čase. Počet kanálov preskenovaných je zvoliteľný medzi 19 / 39 a 79 kánálov.

Rádiostanica obsahuje tiež už populárne funkcie používané v digitálnej prevádzke ako AMS, DG-ID, inteligentná navigácia. Yaesu FT3DE podporuje funkciu Wires-X portable digitálneho nódu. Užívateľ si môže ľahko nastaviť portable digitálny nód použitím tohto rádia a voliteľného kitu SCU-39 a užívať si Wires-X internetovú komunikáciu.

CAM – monitor aktivity klubového kanálu je jedna z nových funkcií Yaesu FT3DE. 10 skupín s 5 kanálmi v každej skupine s Často používanými frekvenciami môžu byť nastavené a zatiaľ čo prebieha príjem na zvolenom kanáli, sila signálu na tomto kanáli a predošlých signálov iných kanálov v skupine sa môže zobrazovať a tak môžu byť monitorované.

Jednoduchým stlačením stĺpčeka daného kanálu sa tento kanál stáva aktívnym a užívateľ tak môže okamžite začat komunikovať s ostatnými na tomto kanáli.

Yaesu FT3DE má vstavany bluetooth. Užívatelia si môžu vychutnať handsfree prevádzku použitím voliteľnej bluetooh sady SSM-BT10 a komerčne dostupného produktu. BT10 je vybavený PTT tlačidlom a podporuje VOX.

Ostatné funkcie nového Yaesu FT3DE sú:

  • Široký prijímač kontinuálne od 0.5MHz do 999.99MHz (A Band)/ 108MHz – 580MHz (B Band)
  • Vstavaný vysoko citlivý 66 kanálový GPS prijímač
  • 1200/ 9600bps APRS datový modem
  • 2200mAh batéria SBR-14LI ako štandart

Funkcia nahrávania hlasu pre prijatý hlas a vysielanie hlasu a audio data, ktorý môže byť uložený ako audio súbor na micro SDR kartu: súčasný príjem AM/FM vysielania zatiaľ čo monitorujete kanály.

Funkcie rádia:

- Kompaktný dizajn a spoľahlivý 5W výkon (5W/ 2.5W/ 1W/ 0.3W)

- C4FM Digital V/D mód, hlasový FR mód, Dátový FR mód a klasický FM mód

- 700 mW reproduktor s C4FM jasným a čistým audiom

- dvojpásmový simultánny prijímač (V+V/ U+U/ V+U/ U+V)

- vstavaná bluetooth jednotka umožňujúca handsfree prevádzku (NOVÉ!)

- vysoko viditeľný 320 x 240 bodový matrix plnofarebný TFT dotykový displej

- spektrálne zobrazenie a vysokorýchlostné monitorovanie 79 frekvencií okolo zvoleného VFO  (NOVÉ!)

- CAM (monitoring aktivity klubového kanálu) (NOVÉ!)

- System Fusion II kompatibilita ako AMS (Automatic Mode Select), DG-ID (Digital Group ID) a funkcie Smart Navigation

- kompatibilita s WiRES-X portable digitálnym nódom

- vstavaný 66 kanálový vysokocitlivý GPS prijímač

- funkcia snímky

- funkcia nahrávania hlasu pre prijaté signály a vysielanie hlasu a audia

- vstavaný On/Off Timer, automatické vypnutie (APO) a Time-out Timer (TOT)

- slot pre mikro SD kartu (až do 32GB)

- krytie IPX5 ochrana pred vodou

Yaesu FT3DE Príslušenstvo:

Anténa

7,2 V 2200 mAh Lithium Ion batéria (SBR-14LI)

Nabíjačka batérie (SAD-25)

Spona na opasok (SHB-13)

USB kábel

Užívateľský manuál





Yaesu FT3DE Špecifikácia:

Frekvenčné rozsahy:

A (hlavné) pásmo RX: 0.5 - 1.8MHz (AM vysielanie)

1.8 - 30MHz (SW pásmo)

30 - 88MHz (50MHz HAM)

88 - 108MHz (FM vysielanie)

108 - 137MHz (letecké pásmo)

137 - 174MHz (144MHz HAM)

174 - 222MHz (VHF TV)

222 - 420MHz (GEN1)

420 - 470MHz (430MHz HAM)

470 - 800MHz (UHF pásmo)

800 - 999.90MHz (GEN2)

B(Sub) Band RX: 108 - 137MHz (letecké pásmo)

137 - 174MHz (144MHz HAM)

174 - 222MHz (VHF)

222 - 420MHz (GEN1)

420 - 470MHz (430MHz HAM)

470 - 580MHz (UHF Band)

TX: 144 - 146MHz, 430 - 440MHz

Typ obvodu: NFM/ AM:Double-Conversion Superheterodyne

FM /AM rádio: priama konverzia

Typ modulácie: F1D, F2D, F3E, F7W

RF výstupný výkon: 5W/ 2.5W/ 1W/ 0.3W (batéria alebo externé napájanie)

Pamäte: 1256

Krytie IPX5

Rozmery (Š x V x H): 62 x 100 x 32.5 mm (s SBR-14LI, bez potenciometra a antény)

Hmotnosť: 282 g (s SBR-14LI a anténou)
